| Parte não | Zt67. | |

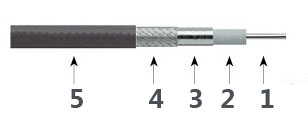

| Estrutura de cabo | ||
| Não | Material e acabamento de superfície | |
| 1 | Conduta: | Fio de cooper banhado a prata |
| 2 | Isolador: | EDUCAÇAO FISICA |
| 3 | Trançando Interior: | Fita de Cooper Banhado a Prata |
| 4 | Trança externa: | Banhado a prata Cooper trança |
| 5 | Jacket Jacket: | Feto |
| Característica do mecanismo | |||||
| Dimensão | milímetros | Polegada | |||
| Conduta | 0.5 | 0.02 | |||
| Isolante | 1.5 | 0.059 | |||
| Trançamento interior | 1.64 | 0.065 | |||
| Trança externa | 1.89 | 0.074 | |||
| Jaqueta | 2.2 | 0.087 | |||
| Peso | 0.016kg / m. | ||||
| Min.bendendo raio | (Dinâmico 22.0mm), (estático 8,8 mm) | ||||
| Ciclo | > 5000. | ||||
| Faixa de temperatura | -55 ℃ - + 125 ℃ | ||||
| Desempenho elétrico | |||||
| Vswr max. | Conector | 18GHZ. | 40ghz. | 50ghz. | 67GHZ. |
| 1,85mm | 1.20: 1. | 1,30: 1. | 1,40: 1. | 1,50: 1. | |
| Impensão | 50 Ω. | ||||
| Propagação de velocidade | 76% | ||||
| Eficiência de blindagem | > 90 dB | ||||
| Estabilidade da amplitude | <± 0,15db@67ghz. | ||||
| Estabilidade de fase de flexão | <± 6,7 ° @ 67GHZ | ||||
| Atenuação (25 ℃) | |||||
| Frequência (MHz) | db / 100ft. | DB / 100m. | |||
| 1000 | 19.49 | 64 | |||
| 3000 | 34.11 | 112 | |||
| 6000 | 48.73 | 160 | |||
| 18000 | 87.41 | 287 | |||
| 26500 | 107.82 | 354 | |||
| 40000 | 135.23 | 444 | |||
| 50000 | 153.2 | 503 | |||
| 67000 | 180.01 | 591 | |||
| Potência média (25 ℃, nível do mar, apenas cabo) | |||||
| Frequência (GHz) | Watts. | ||||
| 1000 | 97 | ||||
| 3000 | 55 | ||||
| 6000 | 38 | ||||
| 18000 | 21 | ||||
| 26500 | 17 | ||||
| 40000 | 14 | ||||
| 50000 | 13 | ||||
| 67000 | 12 | ||||
