| Parte não | Zt26. | |

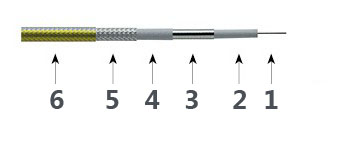

| Estrutura de cabo | ||
| Não | Material e acabamento de superfície | |
| 1 | Conduta: | Fio de cooper banhado a prata |
| 2 | Isolador: | LD-PTFE. |
| 3 | Trançando Interior: | Fita de Cooper Banhado a Prata |
| 4 | Intercamada | LD-PTFE. |
| 5 | Trança externa: | Banhado a prata Cooper trança |
| 6 | Jacket Jacket: | Feto |
| Característica do mecanismo | ||||
| Dimensão | milímetros | Polegada | ||
| Conduta | 0.91 | 0.036 | ||
| Isolante | 2.65 | 0.104 | ||
| Trançamento interior | 2.85 | 0.112 | ||
| Intercamada | 3.09 | 0.122 | ||
| Trança externa | 3.54 | 0.14 | ||
| Jaqueta | 4.6 | 0.181 | ||
| Peso | 0.04kg / m. | |||
| Min.bendendo raio | (Dinâmico 46.0mm), (estática 18.0mm) | |||
| Ciclo | > 5000. | |||
| Faixa de temperatura | -55 ℃ ~ + 125 ℃ | |||
| Desempenho elétrico | ||||
| Conector | 6GHZ. | 18GHZ. | 26.5GHZ. | |
| Vswr max. | SMA / 3,5 mm | 1,15: 1. | 1,25: 1. | 1,30: 1. |
| N | 1,15: 1. | 1,25: 1. | — | |
| TNC. | 1,15: 1. | 1,30: 1. | — | |
| Impensão | 50Ω. | |||
| Propagação de velocidade | 76% | |||
| Eficiência de blindagem | > 90 dB | |||
| Estabilidade da amplitude | <± 0.03db⑥26.5GHZ. | |||
| Estabilidade de fase de flexão | <± 2,7 ° ⑥26.5GHZ | |||
| Atenuação (25 ℃) | ||||
| Frequência (MHz) | db / 100ft. | DB / 100m. | ||
| 1000 | 11.5 | 37.6 | ||
| 3000 | 20 | 65.6 | ||
| 6000 | 28.5 | 93.6 | ||
| 10000 | 37.1 | 121.8 | ||
| 12000 | 40.8 | 133.9 | ||
| 18000 | 50.4 | 161.4 | ||
| 26500 | 61.8 | 202.8 | ||
| Potência média (25 ℃, nível do mar, apenas cabo) | ||||
| Frequência (GHz) | Watts. | |||
| 1000 | 505 | |||
| 3000 | 289 | |||
| 6000 | 203 | |||
| 10000 | 156 | |||
| 12000 | 142 | |||
| 18000 | 115 | |||
| 26500 | 94 | |||
