| Parte não | Zt50. | |

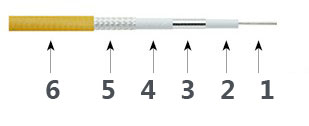

| Estrutura de cabo | ||
| Não | Material e acabamento de superfície | |
| 1 | Conduta: | Fio de cooper banhado a prata |
| 2 | Isolador: | LD-PTFE. |
| 3 | Trançando Interior: | Fita de Cooper Banhado a Prata |
| 4 | Intercamada | LD-PTFE. |
| 5 | Trança externa: | Banhado a prata Cooper trança |
| 6 | Jacket Jacket: | Feto |
| Característica do mecanismo | |||||
| Dimensão | milímetros | Polegada | |||
| Conduta | 0.72 | 0.028 | |||
| Isolante | 2.21 | 0.087 | |||
| Trançamento interior | 2.38 | 0.094 | |||
| Intercamada | 2.68 | 0.106 | |||
| Trança externa | 3.14 | 0.124 | |||
| Jaqueta | 3.6 | 0.142 | |||
| Peso | 0,034 kg / m. | ||||
| Min.bendendo raio | (Dinâmico 36.0mm), (Static 14.4mm) | ||||
| Ciclo | > 5000. | ||||
| Faixa de temperatura | -55 ℃ - + 125 ℃ | ||||
| Desempenho elétrico | |||||
| Conector | 18GHZ. | 26.5GHZ. | 40ghz. | 50ghz. | |
| Vswr max. | 2,92 mm | 1,25: 1. | 1,30: 1. | 1,30: 1. | - |
| 2,4 mm | 1,25: 1. | 1,30: 1. | 1,30: 1. | 1,35: 1. | |
| Impensão | 50 Ω. | ||||
| Propagação de velocidade | 76% | ||||
| Eficiência de blindagem | > 90 dB | ||||
| Estabilidade da amplitude | <± 0,05db@50ghz. | ||||
| Estabilidade de fase de flexão | <± 5 ° @ 50ghz | ||||
| Atenuação (25 ℃) | |||||
| Frequência (MHz) | db / 100ft. | DB / 100m. | |||
| 1000 | 13.4 | 43.8 | |||
| 3000 | 23.3 | 76.4 | |||
| 6000 | 33.2 | 108.8 | |||
| 12000 | 48.2 | 158.1 | |||
| 18000 | 58.5 | 191.8 | |||
| 26500 | 71.6 | 234.8 | |||
| 40000 | 88.9 | 291.7 | |||
| 50000 | 100.2 | 328.5 | |||
| Potência média (25 ℃, nível do mar, apenas cabo) | |||||
| Frequência (GHz) | Watts. | ||||
| 1000 | 250 | ||||
| 3000 | 140 | ||||
| 6000 | 130 | ||||
| 12000 | 80 | ||||
| 18000 | 72 | ||||
| 26500 | 66 | ||||
| 40000 | 60 | ||||
| 50000 | 56 | ||||
