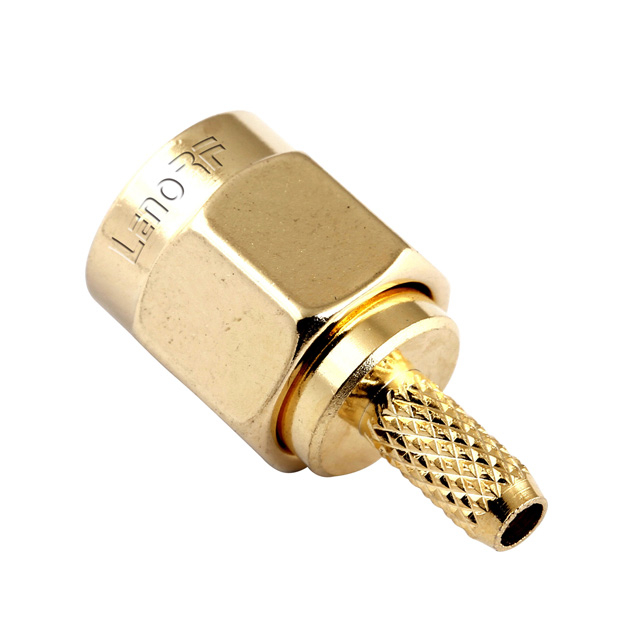

Sma_rf_connectors_male_crimp_for_rg316.

  • 89-5161-115-01.

Status de disponibilidade:
Quantidade:

Descrição:

Os conectores coaxiais do Lenorf SMA fornecem alta qualidade e de alto desempenho. Esses conectores de bloqueio de parafusos com torque máximo definido garantem alta confiabilidade, longa vida útil, alta estabilidade mecânica e excelentes características elétricas. O contato externo butted permite que a soberba frequência faixas até 18 GHz e desempenho de perda de retorno de ≥ 30 dB. Os conectores SMA podem ser aplicados em vários aplicativos RF, como telecomunicações e comunicação móvel, equipamentos e instrumentos de comunicação, teste e medição.


Seleção de produtos.

Conectores de cabo.

Conectores de painéis

Conectores PCB.

Conjuntos de cabos

Adaptadores e Termas

Equipamentos de medição e guias de onda

Ferramentas e acessórios



Características

Impedância 50 Ω.

Interface de acordo com IEC 60169-15, EN 122110, MIL-STD-348A, Fig. 310

Faixa de frequência DC a 18 GHz

Perda de retorno (conector de cabo em linha reta) ≥ 30 dB (typ.)

Ciclos de acoplamento cubo / aço inoxidável ≥ 500; Cuzn ≥ 100.

Torque de teste de acoplamento: cubo / aço inoxidável ≥ 1,7 nm; Cuzn ≥ 0,6 nm

Torque de acoplamento recomendado: cubo / aço inoxidável 0,8 nm a 1,1 nm; Cuzn ≥ 0,5 nm

Mecanismo de bloqueio parafusado

Contato externo butted.

Benefícios

Alta qualidade e alto desempenho

Torque máximo definido

Alta fiabilidade

Longa vida útil e alta estabilidade mecânica

Excelentes características elétricas até 18 GHz

Excelentes performances de perda de retorno ≥ 30 dB



Materiais e galvanoplastia

Conduta

Chapeamento de latão / ouro

Isolante

PTFE.

Corpo

Latão / ouro

Outras Partes

Chapeamento de latão / níquel

Desempenho elétrico

Impedância

50 ohms.

Alcance de frequência

0-18GHZ.

Vswr.

≤1.05.

Tensão de classificação

500V.

Ambiental


Classificação de temperatura

-65 ° C a + 165 ° C

Corrosão (sal de sal)

Mil-STD-202, Método 101, Condição B

Vibração

MIL-STD-202, Método 204, Condição D, 20 Gs

Choque

Mil-std-202, método 213, condição I, 100 gs

Choque térmico

MIL-STD-202, método 107. Cond. B, -65 ° C a + 125 ° C

Resistência à umidade

MIL-STD-202, método 106, menos passo 7b
