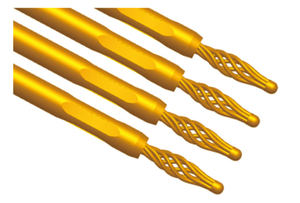

Benefícios de contato da mola hiperbolóide:
Mais 1000 ciclos de acasalamento
.Low, plug estável e força de puxar
.High choque e resistência à vibração.
.Low Contact Resistance.
Faixa de temperatura de operação de -65 a 150 ° C
Discurso Discontinuidade Menos de 1 μs
Material do corpo: liga de cobre
Tratamento de superfície: ouro ou lasca.
Por polegadas
| Item 项目. | Tamanho do contato 接触 件 尺寸. | Barril AWG. 后套. | Contato de resistência -Low Level Mω. 接触 电阻. | Teste classificado Atual A. 额定 测试 电流. | Força de inserção -GAUGE (max) n 插入力 (最 大) | Força de extração -Gauge (min) n 拔出力 (最 小) |
| 10 # | 3,18 ± 0,03. | 8/10. | 0.1 | 33.00 | 16.7 | 1.11 |
| 12 # | 2,39 ± 0,03. | 10/12. | 0.5 | 23.00 | 8.35 | 0.83 |
| 14 # | 1,98 ± 0,03. | 12/14. | 1 | 13.00 | 8.35 | 0.56 |
| 16 # | 1,59 ± 0,025. | 14/16. | 5 | 10.00 | 8.35 | 0.56 |
| 20 # | 1,02 ± 0,025. | 16/18/20. | 9 | 7.50 | 5.01 | 0.19 |
| 22 # | 0,762 ± 0,013. | 20/22/24. | 15 | 5.00 | 3.34 | 0.19 |
| 24 # | 0,635 ± 0,013. | 20/22/24/26. | 20 | 3.00 | 2.23 | 0.19 |
| 26 # | 0,508 ± 0,013. | 24/26. | 31 | 2.00 | 1.5 | 0.12 |
| 28 # | 0,381 ± 0,013. | 26/28. | 50 | 1.50 | 1 | 0.12 |
Para métrica
| Item 项目. | Tamanho do contato 接触 件 尺寸. | Barril AWG. 后套. | Contato de resistência -Low Level Mω. 接触 电阻. | Teste classificado Atual A. 额定 测试 电流. | Força de inserção -GAUGE (max) n 插入力 (最 大) | Força de extração -Gauge (min) n 拔出力 (最 小) |
| 1 | 3,5 ± 0,03. | 8/10. | 0.1 | 33.0 | 16.7 | 1.11 |
| 2 | 3,0 ± 0,03. | 10/12. | 0.5 | 23.0 | 8.35 | 0.83 |
| 3 | 2,5 ± 0,03. | 12/14. | 0.8 | 15.0 | 8.35 | 0.56 |
| 4 | 2,0 ± 0,03. | 14/16. | 1 | 13.0 | 8.35 | 0.56 |
| 5 | 1,5 ± 0,03. | 16/18/20. | 5 | 10.0 | 8.35 | 0.56 |
| 6 | 1,0 ± 0,013. | 20/22/24. | 9 | 7.5 | 5.01 | 0.19 |
Benefícios de contato da mola hiperbolóide:
Mais 1000 ciclos de acasalamento
.Low, plug estável e força de puxar
.High choque e resistência à vibração.
.Low Contact Resistance.
Faixa de temperatura de operação de -65 a 150 ° C
Discurso Discontinuidade Menos de 1 μs
Material do corpo: liga de cobre
Tratamento de superfície: ouro ou lasca.
Por polegadas
| Item 项目. | Tamanho do contato 接触 件 尺寸. | Barril AWG. 后套. | Contato de resistência -Low Level Mω. 接触 电阻. | Teste classificado Atual A. 额定 测试 电流. | Força de inserção -GAUGE (max) n 插入力 (最 大) | Força de extração -Gauge (min) n 拔出力 (最 小) |
| 10 # | 3,18 ± 0,03. | 8/10. | 0.1 | 33.00 | 16.7 | 1.11 |
| 12 # | 2,39 ± 0,03. | 10/12. | 0.5 | 23.00 | 8.35 | 0.83 |
| 14 # | 1,98 ± 0,03. | 12/14. | 1 | 13.00 | 8.35 | 0.56 |
| 16 # | 1,59 ± 0,025. | 14/16. | 5 | 10.00 | 8.35 | 0.56 |
| 20 # | 1,02 ± 0,025. | 16/18/20. | 9 | 7.50 | 5.01 | 0.19 |
| 22 # | 0,762 ± 0,013. | 20/22/24. | 15 | 5.00 | 3.34 | 0.19 |
| 24 # | 0,635 ± 0,013. | 20/22/24/26. | 20 | 3.00 | 2.23 | 0.19 |
| 26 # | 0,508 ± 0,013. | 24/26. | 31 | 2.00 | 1.5 | 0.12 |
| 28 # | 0,381 ± 0,013. | 26/28. | 50 | 1.50 | 1 | 0.12 |
Para métrica
| Item 项目. | Tamanho do contato 接触 件 尺寸. | Barril AWG. 后套. | Contato de resistência -Low Level Mω. 接触 电阻. | Teste classificado Atual A. 额定 测试 电流. | Força de inserção -GAUGE (max) n 插入力 (最 大) | Força de extração -Gauge (min) n 拔出力 (最 小) |
| 1 | 3,5 ± 0,03. | 8/10. | 0.1 | 33.0 | 16.7 | 1.11 |
| 2 | 3,0 ± 0,03. | 10/12. | 0.5 | 23.0 | 8.35 | 0.83 |
| 3 | 2,5 ± 0,03. | 12/14. | 0.8 | 15.0 | 8.35 | 0.56 |
| 4 | 2,0 ± 0,03. | 14/16. | 1 | 13.0 | 8.35 | 0.56 |
| 5 | 1,5 ± 0,03. | 16/18/20. | 5 | 10.0 | 8.35 | 0.56 |
| 6 | 1,0 ± 0,013. | 20/22/24. | 9 | 7.5 | 5.01 | 0.19 |
