Descrição:

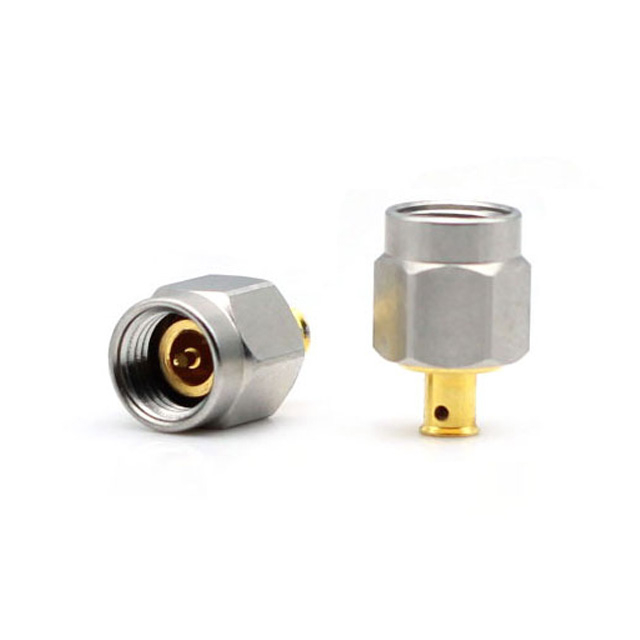

O conector 2.92mm foi desenvolvido para uso para 40 GHz. Interface de acordo com a IEC 60169-35 O pino masculino é menor que o de um SMA ou 3,5 mm para garantir que os contatos externos dos conectores masculinos e femininos se envolvam antes do pino e do receptáculo feminino. Isso garante que o pino e o soquete não verão desgaste excessivo e estresse de acasalamento visto pelo desalinhamento em um conector SMA ou 3.5mm. O conector 2.92mm também tem uma parede mais espessa do que uma SMA padrão. Os companheiros de série 2.92mm com conectores SMA e 3.5mm.
Ficha de dados;
Formulários:
Digital de alta velocidade
Instrumentação
Militares
Aeroespacial
Equipamento de comunicação por satélite (SATCOM)
Conjuntos de cabos
Teste e medição
Características e benefícios
Faixa de frequência DC a 40 GHz (utilizável a 46 GHz)
Baixo vswr.
Vazamento de baixa RF.
Confiabilidade superior
Compatível com SMA, 3.5mm e K Connector Series
Materiais e galvanoplastia | |
Conduta | Chapeamento de latão / ouro |
Isolante | PTFE. |
Corpo | Aço inoxidável |
Outras Partes | Chapeamento de latão / níquel |
Desempenho elétrico | |
Impedância | 50 ohms. |
Alcance de frequência | 0-40GHZ. |
Vswr. | ≤1.05. |
Tensão de classificação | 500V. |
Ambiental | |
Classificação de temperatura | -65 ° C a + 165 ° C |
Corrosão (sal de sal) | Mil-STD-202, Método 101, Condição B |
Vibração | MIL-STD-202, Método 204, Condição D, 20 Gs |
Choque | Mil-std-202, método 213, condição I, 100 gs |
Choque térmico | MIL-STD-202, método 107. Cond. B, -65 ° C a + 125 ° C |
Resistência à umidade | MIL-STD-202, método 106, menos passo 7b |
Pressão barométrica (altitude) | Mil-STD-202, Método 105, Condição C, 70K Ft. |
