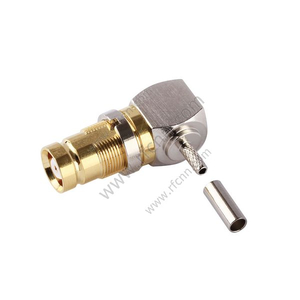

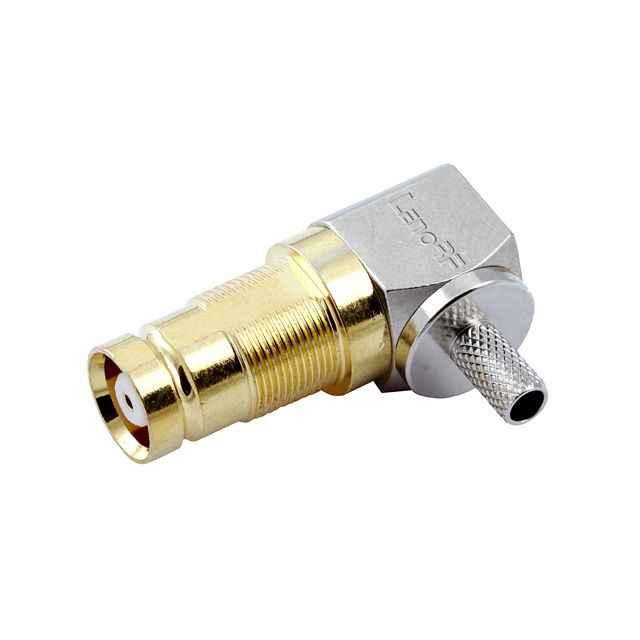

1.6_5.6_female_coax_connectors_for_1.13_coax_cable_crimp_angled.

Descrição:

A série 1.6-5.6 é um desenho europeu em miniatura que permite a embalagem do conector denso, tornando-os soluções ideais para aplicações onde a limitação do espaço é um fator.

A série Lenorf 1.6-5.6 executa em 75 ohm até 1 GHz. A série de produtos 1.6-5.6 tem duas versões de acoplamento: rosqueado e push-pull. A versão de acoplamento rosqueada fornece um acoplamento positivo e familiar, enquanto a versão de acoplamento push-pull permite a instalação rápida.

Esta série está em conformidade com DIN 47295, DIN 41626, DIN 47297, NFC 93-569, NFC 93-570, IEC 169-13 e as normas CECC 22230.

Características e benefícios

Disponível com mecanismo de acoplamento de rosca ou pulso

Terminação Crimp-Crimp permite uma montagem rápida e fácil

Reúne IEC 169-13, DIN 47295 e NFC 93-570 Especificações Internacionais projetadas para SMT

Formulários

Estações base.

Roteadores

Sem fio

Equipamento de comutação

Computadores / LAN.

Telecomunicações.

1.6-5.6 Especificações de conectores.

Elétrico

Impedância 75 Ohm.

Faixa de frequência DC - 1 GHz

Classificação de tensão 335 volts RMS Contínuo

Dielétrico Suporte Tensão 1000 Vrms Max

Vswr (perda de retorno)

DC - 1 GHz 1.046 (-33 dB) Max

1 - 2 GHz 1.094 (-27 dB) max

2 - 4 GHz 1.22 (-20 dB) Max

Resistência de isolamento 10000 mΩ min

RESISTÊNCIA DO CONTATO CENTRO 4 MΩ Max

Resistência de contato externo 2 mΩ max

RF vazamento -100 db max (DC - 1 GHz)

Perda de inserção .1 √ (f (ghz)) db max

Ambiental

Faixa de temperatura -40⁰C a + 155⁰C

Mecânico

Ciclos de acasalamento 500 min

Mecanismo de acoplamento push-pull

Especificação de interface DIN 41626 e 47297, NFC 93-569 e 93-570, IEC 169-13, CECC 2223

Ficha de dados;
